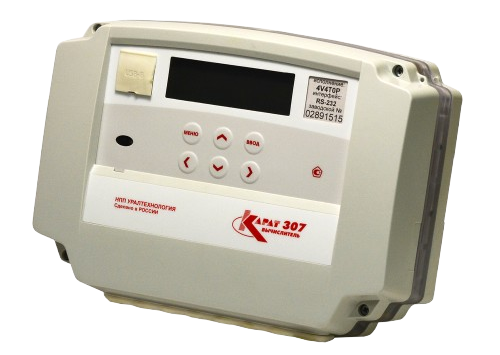

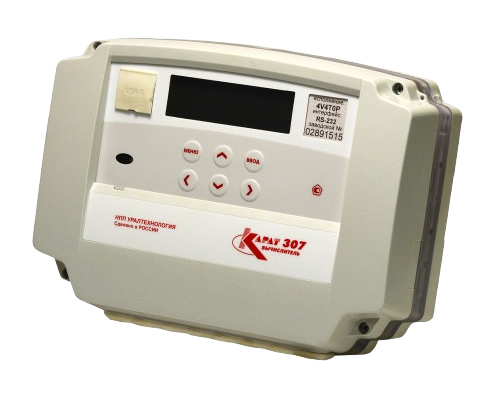

Вычислитель КАРАТ-307 с LW

Описание
✔Настройка на любую из существующих схем теплоснабжения
✔Возможность определения суммы (разности) однотипных параметров. Например, сумма Гкал двух контуров теплоснабжения, или разница температуры между подающим и обратным трубопроводом
✔Автономное питание с возможностью подключения внешних источников питания
✔Глубокие архивы вычислителя, отдельный аварийный архив, а также журнал событий, которые дают возможность исследования причин отклонения фактических результатов измерений от ожидаемых, планируемых
✔Наличие пополняемой библиотеки шаблонов конфигурирования
✔Наряду с заданием договорного значения температуры холодного источника, измерение реальной температуры холодного источника по датчику температуры и возможность использования ее в расчетах
✔Индикация состояния GSM-связи
✔Конфигурирование вычислителя и снятие данных через стандартный кабель USB A-B. Без использования посреднических коммуникаторов/преобразователей
✔Возможность загрузки схемы конфигурирования вычислителя из КАРАТ-308 в один файл на ПК, для отправки файла по электронной почте в техподдержку, либо клонирования схемы конфигурирования на другой вычислитель КАРАТ-308

Характеристика	Значение характеристики
Параметры измеряемой среды
Диапазон измерений и преобразований в температуру, °С	от −50 до +150
Диапазон измерений и преобразований в разность температуры, °С	от 3 до 147
Диапазон измерений и преобразований в давление, МПа	от 0 до 2,5
Диапазон измерений и преобразований в объем и массу воды, м3 (т)	10-3-108
Диапазон измерений и преобразований в электроэнергию, кВт·ч	10-3-108
Диапазон измерений и преобразований в объем природного газа в рабочих условиях, м3	10-3-108
Диапазон измерений и преобразований в тепловую энергию, Гкал	10-3-108

Архивы
Почасовой, часов	1 536
Посуточный, суток	1 456
Помесячный, месяцев	48
Аварийный посуточный, записей	496
Журнал событий, записей	1 008
Защищенный журнал, записей	4 096

Характеристики окружающей среды
Температура окружающей среды, °С	от +1 до +55
Относительная влажность при температуре 35 °С, %, не более	80
Атмосферное давление, кПа	от 84 до 106,7

Показатели надежности
Средняя наработка на отказ, часов	80 000
Средний срок службы вычислителя, лет	12
Время хранения архивных и служебных данных	Не ограничено
Гарантийный срок эксплуатации, лет	7
Интервал между поверками, лет	4
Класс защиты по ГОСТ 14254	IP65

Параметры прибора
Габаритные размеры (длина х ширина х высота), мм не более	234 х 172 х 70
Масса вычислителя, кг не более	1,2

Питание и монтаж
Питание автономное — литиевая батарея, В	3,6
Питание внешнее, В	12...36
Монтаж	На DIN-рейку, на стену

Встроенный оптический порт
Бесконтактный физический интерфейс, по которому осуществляется обмен данными между вычислителем и ПК.

Встроенный интерфейс USB
При подключении к ПК воспринимает вычислитель как дополнительный COM-порт и работает с ним через специализированные программы. Подключение к интерфейсу USB осуществляется через разъем USB-B, расположенный в левом верхнем углу лицевой панели вычислителя. Для соединения с компьютером необходим стандартный кабель USB-A. Скорость обмена данными по USB составляет до 19 200 бит/с.

Проводной интерфейс RS-485
Подключение вычислителя к интерфейсу RS-485 осуществляется через многофункциональный интерфейсный разъем, либо через плату подключений. Позволяет получать данные с вычислителя на скорости до 19200 бит/с. Данный интерфейс позволяет объединять в сеть до 247 приборов. Интерфейс работает только при работе от внешнего источника питания.

Проводной интерфейс M-Bus
Подключение осуществляется через многофункциональный интерфейсный разъем, либо через плату подключений. Позволяет получать данные с вычислителя на скорости до 4 800 бит/с. Данный интерфейс позволяет объединить в сеть до 247 приборов.

Проводной интерфейс RS-232
Подключение вычислителя к интерфейсу RS-232 осуществляется через многофункциональный интерфейсный разъем, либо через плату подключений. Позволяет получать данные с вычислителя на скорости до 19 200 бит/с. Данный интерфейс не позволяет объединять вычислители в сеть. Интерфейс работает только при работе от внешнего источника питания.

Радиоканал на частоте 868 МГц
Работа возможна при установке в вычислитель модуля радиоканала КАРАТ-929. Модуль устанавливается в специализированный отсек и соединяется с вычислителем через разъем. Получение данных с вычислителя возможно через радиоадаптер USB КАРАТ-920, а также через коммуникатор КАРАТ-902 или конвертер интерфейса КАРАТ-910 с радиоинтерфейсом и специализированным ПО. Радиоканал позволяет объединить в сеть до 32-х вычислителей.

Документы

"24" сентября 2020 года вступили в силу изменения в Федеральный закон "Об обеспечении единства измерений". С этих пор, утверждение типа средств измерений подтверждается включением сведений об утвержденном типе средств измерений в Федеральный информационный фонд по обеспечению единства средств измерений. Наличие оформленного сертификата об утверждении типа средств измерений не требуется законом.
Приводим ниже ссылки на соотверствующие информационные сведения из ФГИС "АРШИН", касательно настоящего средства измерения:
ФГИС "АРШИН" - Реестр утвержденных типов средств измерений - Вычислители КАРАТ
ФГИС "АРШИН" - Реестр утвержденных типов средств измерений - Комплексы измерительные КАРАТ
Ниже могут быть предложены PDF-файлы сканированных копий свидетельств об утверждении типа средств измерений, если они были выданы до вступления в силу вышеописанных изменений ФЗ "Об обеспечении единства измерений". По истечению указанного в них срока действия, они будут удалены и срок действия утверждения типа средства измерения следует проверять во ФГИС "АРШИН".
