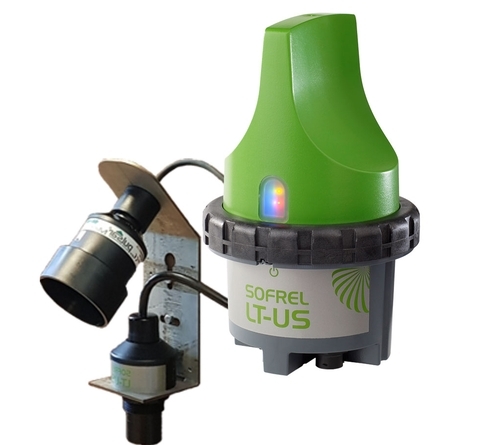

Расходомер сточных вод LT-US
Описание
Ультразвуковой расходомер LT-US с передачей данных от французской компании LACROIX Sofrel разработан с использованием современной технологической и элементной базы,используется для решения задач:
- коммерческого учета сточных и ливневых вод в частично заполненных самотечных трубах диаметром от 100 мм и каналах безнапорной сети хозбытовой, промышленной и ливневой канализации;
- технологического учета промышленных стоков;
- экологического учета поверхностных ливневых (дождевых), дренажных и талых стоков;
- измерения расхода воды в реках и каналах ирригационных систем (ширина открытого канала до 4 м).
Расходомер SOFREL LT-US устанавливается на безнапорный трубопровод, в самотечный коллектор, на открытый канал или лоток, в канализационный колодец и имеет низкие эксплуатационные затраты.
Ультразвуковой расходомер LT-US с передачей данных от французской компании LACROIX Sofrel разработан с использованием современной технологической и элементной базы,используется для решения задач:
- коммерческого учета сточных и ливневых вод в частично заполненных самотечных трубах диаметром от 100 мм и каналах безнапорной сети хозбытовой, промышленной и ливневой канализации;
- технологического учета промышленных стоков;
- экологического учета поверхностных ливневых (дождевых), дренажных и талых стоков;
- измерения расхода воды в реках и каналах ирригационных систем (ширина открытого канала до 4 м).
Расходомер SOFREL LT-US устанавливается на безнапорный трубопровод, в самотечный коллектор, на открытый канал или лоток, в канализационный колодец и имеет низкие эксплуатационные затраты.
✔Автономный источник питания со сроком службы батареи до 10 лет
✔Наличие GSM-антенны
✔Встроенная передача данных по GSM-каналу
✔Степень защиты - IP68
✔Межповерочный интервал 4 года
✔Измерение расхода припостоянном уровне ила в трубопроводе (канале)
✔Простота в установке, обслуживании и эксплуатации
✔Применяется для учета сточных и ливневых вод, для технологического учета и для измерения расхода воды в реках и каналах ирригационных систем.
✔Является идеальным решением для учета сточных вод в безнапорном самотечном коллекторе, открытом канале и лотке, в канализационном колодце.
✔Расчет объема и объемного расхода осуществляется посредством измерения уровня жидкости, протекающей в трубопроводе, канале и пересчета его в значение расхода в соответствии с построенной расходной характеристикой.
✔Технические характеристики расходомера приведены на обороте.
✔Наличие GSM-антенны
✔Встроенная передача данных по GSM-каналу
✔Степень защиты - IP68
✔Межповерочный интервал 4 года
✔Измерение расхода припостоянном уровне ила в трубопроводе (канале)
✔Простота в установке, обслуживании и эксплуатации
✔Применяется для учета сточных и ливневых вод, для технологического учета и для измерения расхода воды в реках и каналах ирригационных систем.
✔Является идеальным решением для учета сточных вод в безнапорном самотечном коллекторе, открытом канале и лотке, в канализационном колодце.
✔Расчет объема и объемного расхода осуществляется посредством измерения уровня жидкости, протекающей в трубопроводе, канале и пересчета его в значение расхода в соответствии с построенной расходной характеристикой.
✔Технические характеристики расходомера приведены на обороте.
| Диапазон измерений скорости жидкости, м/с: | от 0,05 до 6,0 |
| Пределы допускаемой относительной погрешности при измерении скорости жидкости, % | ± (1,5 + 0,1/v) 1) |
| Диапазон измерений уровня жидкости, м | от 10‘3 до 3,0 2) |
| Пределы допускаемой приведенной к верхнему пределу погрешности при измерении уровня жидкости, % | ±0,1 |
| Диапазон измерений расхода жидкости, м3/с | от 0,05 S- до 6,0 S 3) |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости,% | ±√(δv² + δh²⁴) |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости,% | ±√(δ₁² + δH² ⁴)) |
1} v- скорость потока жидкости,м/с;
2) с учётом минимального расстояния от границы раздела сред до нижнего края АП равное 0,2 м (зона нечувствительности датчика);
3) S- площадь поперечного сечения потока, м2;
0,05 - минимальная скорость измеряемого потока, м/с;
6,0 - максимальная скорость измеряемого потока,м/с;
4) 6i- пределы допускаемой относительной погрешности согласно МИ 2220-13, %.
6V- пределы допускаемой относительной погрешности при измерении скорости жидкости,%.
6н - пределы допускаемой относительной погрешности датчика уровня,%:
δH = (γH · HB) / H, %
где Н - значение уровня, м
Нв. верхний предел измерений АП, м;
ун — пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении уровня жидкости, %
2) с учётом минимального расстояния от границы раздела сред до нижнего края АП равное 0,2 м (зона нечувствительности датчика);
3) S- площадь поперечного сечения потока, м2;
0,05 - минимальная скорость измеряемого потока, м/с;
6,0 - максимальная скорость измеряемого потока,м/с;
4) 6i- пределы допускаемой относительной погрешности согласно МИ 2220-13, %.
6V- пределы допускаемой относительной погрешности при измерении скорости жидкости,%.
6н - пределы допускаемой относительной погрешности датчика уровня,%:
δH = (γH · HB) / H, %
где Н - значение уровня, м
Нв. верхний предел измерений АП, м;
ун — пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении уровня жидкости, %
Основные технические характеристики:
Метрологические характеристики:
| Наименование характеристики | Значение |
|---|---|
| Рабочая температура окружающей среды для расходомера, °С | от -20 до +60 |
| Габаритные размеры преобразователя передающего измерительного, мм, не более высота диаметр | 270 160 |
| Габаритные размеры акустического преобразователя, мм, не более высота диаметр | 142 76,2 |
| Габаритные размеры радарного датчика скорости жидкости,мм, не более высота диаметр | 140 BIIJ |
| Масса ППИ, кг, не более | 1,5 |
| Масса акустического преобразователя, кг | 1 |
| Масса радарного датчика скорости, кг, не более | 1 |
| Напряжение питания постоянного тока расходомера, В | 3,6 |
| Рабочее напряжение радарного датчика скорости, В | от 3,6 до 28 |
| Средняя наработка на отказ, ч | 104000 |
| Средний срок службы, лет | 12 |
