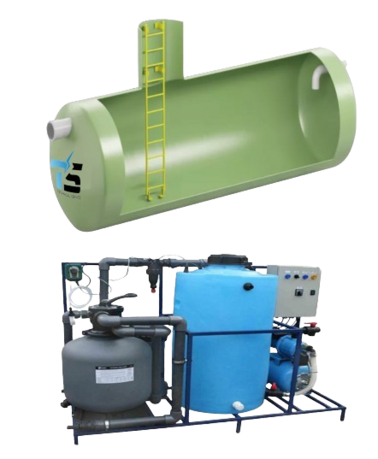

Система оборотного водоснабжения автомойки
Описание
Очистные сооружения автомоек проектируются по принципу оборотной системы водоснабжения с замкнутым циклом. Это позволяет минимизировать воздействие на окружающую среду в части образования отходов и полностью устранить возможность сброса неочищенных сточных вод на рельеф или в природные водоемы.
- Экономия до 80% воды: Очищенная вода используется для предварительной и основ-ной мойки с последующим ополаскиванием чистой водой
Удаление неприятных запахов: Установка, помимо очистки воды, позволяет удалять не-приятные запахи, вызванные наличием бактерий в воде.
Простота и надежность конструкции: Позволяет использовать ее в различных клима-тических условиях. По желанию клиента установка может быть размещена на открытой
лощадке в утепленном контейнере. На базе данной серии установок, возможно кон-струирование многопостовых автомоек, постов мойки колес и днища автомобилей.
Предварительная очистка воды должна производиться в специальных резервуарах -грязеотстойниках, оснащенных бензо-маслоуловителем и тонкослойным модулем.
рязеотстойники не входят в комплектацию установки. Размеры грязеотстойников
пределяются на этапе проектирования объектов с учетом рекомендаций производителя
ли поставщика оборудования.
Очистные сооружения автомоек проектируются по принципу оборотной системы водоснабжения с замкнутым циклом. Это позволяет минимизировать воздействие на окружающую среду в части образования отходов и полностью устранить возможность сброса неочищенных сточных вод на рельеф или в природные водоемы.
- Экономия до 80% воды: Очищенная вода используется для предварительной и основ-ной мойки с последующим ополаскиванием чистой водой
Удаление неприятных запахов: Установка, помимо очистки воды, позволяет удалять не-приятные запахи, вызванные наличием бактерий в воде.
Простота и надежность конструкции: Позволяет использовать ее в различных клима-тических условиях. По желанию клиента установка может быть размещена на открытой
лощадке в утепленном контейнере. На базе данной серии установок, возможно кон-струирование многопостовых автомоек, постов мойки колес и днища автомобилей.
Предварительная очистка воды должна производиться в специальных резервуарах -грязеотстойниках, оснащенных бензо-маслоуловителем и тонкослойным модулем.
рязеотстойники не входят в комплектацию установки. Размеры грязеотстойников
пределяются на этапе проектирования объектов с учетом рекомендаций производителя
ли поставщика оборудования.
ПРЕИМУЩЕСТВА ВО ВСЕХ НАПРАВЛЕНИЯХ
НАДЕЖНОСТЬ
Все материалы, используемые на нашем производстве (полиэтилен, полипропилен, стеклопластик) не реагируют с внешней средой, имеют
высокую прочность и могут выдерживать любые
нагрузки как изнутри, так и снаружи корпуса.
ГИБКОСТЬ
Линейки производства по полиэтилену стеклопластику и полипропилену, кроме стандартных
изделий могут представлять продукцию любого
заказного характера исходя из пожеланий и целей
потребителя. Наша Команда всегда готова рассмотреть любые проекты и воплотить их для наших
клиентов.
РАБОТА В ЛЮБЫХ УСЛОВИЯХ
Материалы, применяемые на производстве, не
теряют своих свойств при любых температурных
условиях и могут применяться в любых климатических зонах.
Все материалы, используемые на нашем производстве (полиэтилен, полипропилен, стеклопластик) не реагируют с внешней средой, имеют
высокую прочность и могут выдерживать любые
нагрузки как изнутри, так и снаружи корпуса.
ГИБКОСТЬ
Линейки производства по полиэтилену стеклопластику и полипропилену, кроме стандартных
изделий могут представлять продукцию любого
заказного характера исходя из пожеланий и целей
потребителя. Наша Команда всегда готова рассмотреть любые проекты и воплотить их для наших
клиентов.
РАБОТА В ЛЮБЫХ УСЛОВИЯХ
Материалы, применяемые на производстве, не
теряют своих свойств при любых температурных
условиях и могут применяться в любых климатических зонах.
ГЕРМЕТИЧНОСТЬ
Все емкости производятся под строгим контролем
и проверяются перед отгрузкой для достижения
100% показателей герметичности произведенного
оборудования у конечного потребителя.
СКОРОСТЬ ПРОИЗВОДСТВА
Непрерывная работа по изготовлению составных
частей оборудования позволяет собирать оборудование и емкости в кротчайшие сроки. А также
всегда в наличии имеются стандартные изделия
(Очистные сооружения для частных домов, кессоны для скважин и т.д.)
ОТЗЫВЧИВОСТЬ КОМАНДЫ
Наши специалисты не только готовы помочь в подборе, расчете и закреплении цены на оборудование, но и всегда готовы помочь в транспортировке
оборудования до места монтажа, а также гарантийном и постгарантийном обслуживании оборудования.
Все емкости производятся под строгим контролем
и проверяются перед отгрузкой для достижения
100% показателей герметичности произведенного
оборудования у конечного потребителя.
СКОРОСТЬ ПРОИЗВОДСТВА
Непрерывная работа по изготовлению составных
частей оборудования позволяет собирать оборудование и емкости в кротчайшие сроки. А также
всегда в наличии имеются стандартные изделия
(Очистные сооружения для частных домов, кессоны для скважин и т.д.)
ОТЗЫВЧИВОСТЬ КОМАНДЫ
Наши специалисты не только готовы помочь в подборе, расчете и закреплении цены на оборудование, но и всегда готовы помочь в транспортировке
оборудования до места монтажа, а также гарантийном и постгарантийном обслуживании оборудования.
ГЕРМЕТИЧНОСТЬ
Все емкости производятся под строгим контролем
и проверяются перед отгрузкой для достижения
100% показателей герметичности произведенного
оборудования у конечного потребителя.
СКОРОСТЬ ПРОИЗВОДСТВА
Непрерывная работа по изготовлению составных
частей оборудования позволяет собирать оборудование и емкости в кротчайшие сроки. А также
всегда в наличии имеются стандартные изделия
(Очистные сооружения для частных домов, кессоны для скважин и т.д.
ОТЗЫВЧИВОСТЬ КОМАНДЫ
Наши специалисты не только готовы помочь в подборе, расчете и закреплении цены на оборудование, но и всегда готовы помочь в транспортировке
оборудования до места монтажа, а также гарантийном и постгарантийном обслуживании оборудования.
Все емкости производятся под строгим контролем
и проверяются перед отгрузкой для достижения
100% показателей герметичности произведенного
оборудования у конечного потребителя.
СКОРОСТЬ ПРОИЗВОДСТВА
Непрерывная работа по изготовлению составных
частей оборудования позволяет собирать оборудование и емкости в кротчайшие сроки. А также
всегда в наличии имеются стандартные изделия
(Очистные сооружения для частных домов, кессоны для скважин и т.д.
ОТЗЫВЧИВОСТЬ КОМАНДЫ
Наши специалисты не только готовы помочь в подборе, расчете и закреплении цены на оборудование, но и всегда готовы помочь в транспортировке
оборудования до места монтажа, а также гарантийном и постгарантийном обслуживании оборудования.
Комплексные установки очистки сточных вод предназначены для локальной очистки от
нефтепродуктов и взвешенных частиц сточных вод автомобильных моек, сервисов технического обслуживания авто- и мототранспорта, строительных площадок, авторемонтных мастерских передвижного состава.
Комплексные установки очистки сточных вод предназначены для локальной очистки от
нефтепродуктов и взвешенных частиц сточных вод автомобильных моек, сервисов технического обслуживания авто- и мототранспорта, строительных площадок, авторемонтных мастерских передвижного состава.
нефтепродуктов и взвешенных частиц сточных вод автомобильных моек, сервисов технического обслуживания авто- и мототранспорта, строительных площадок, авторемонтных мастерских передвижного состава.
- Экономия до 80% воды: Очищенная вода используется для предварительной и основной мойки с последующим ополаскиванием чистой водой
- Удаление неприятных запахов: Установка, помимо очистки воды, позволяет удалять неприятные запахи, вызванные наличием бактерий в воде.
- Простота и надежность конструкции: Позволяет использовать ее в различных климатических условиях. По желанию клиента установка может быть размещена на открытой
площадке в утепленном контейнере. На базе данной серии установок, возможно конструирование многопостовых автомоек, постов мойки колес и днища автомобилей.
- Удаление неприятных запахов: Установка, помимо очистки воды, позволяет удалять неприятные запахи, вызванные наличием бактерий в воде.
- Простота и надежность конструкции: Позволяет использовать ее в различных климатических условиях. По желанию клиента установка может быть размещена на открытой
площадке в утепленном контейнере. На базе данной серии установок, возможно конструирование многопостовых автомоек, постов мойки колес и днища автомобилей.
Предварительная очистка воды должна производиться в специальных резервуарах - грязеотстойниках, оснащенных бензо-маслоуловителем и тонкослойным модулем.
Грязеотстойники не входят в комплектацию установки.
Размеры грязеотстойников определяются на этапе проектирования объектов с учетом рекомендаций производителя или поставщика оборудования.
Грязеотстойники не входят в комплектацию установки.
Размеры грязеотстойников определяются на этапе проектирования объектов с учетом рекомендаций производителя или поставщика оборудования.
КОМПЛЕКТНОСТЬ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Комплектация поставки
Изделие поставляется комплектно, заводской готовности. Оборудованиеизготавливается и испытывается в заводских условиях, с установленным технологическимоборудованием (включая трубопроводную обвязку, арматуру и приборы контроля), еслитакое предусмотрено, в соответствии с границей поставки и договором поставки.
На время транспортировки, для обеспечения сохранности изделия, некоторыеэлементы могут быть демонтированы. В этом случае досборка производится заказчиком или иным уполномоченным лицом, на объекте строительства при монтаже изделия.
Комплектация поставки изделия представлена в таблице 1
На время транспортировки, для обеспечения сохранности изделия, некоторыеэлементы могут быть демонтированы. В этом случае досборка производится заказчиком или иным уполномоченным лицом, на объекте строительства при монтаже изделия.
Комплектация поставки изделия представлена в таблице 1
Таблица 1 комплектация поставки
| № | Наименование | ЕД. измер. | Кол-во |
|---|---|---|---|
| Базовая комплектация | |||
| 1 | Корпус установки горизонтальный из стеклопластика | шт | 1 |
| 2 | Технический колодец (горловина превышения) ТК-1000 | шт | 2-3* |
| 3 | Крышка технического колодца стеклопластиковая (исполнение под газон) | шт | 2-3* |
| 4 | Вентиляционный патрубок ПВХ РИО мм с дефлектором | шт | 2-3* |
| 5 | Лестница технического колодца стационарная из нержавеющей стали | шт | 2-3* |
| 6 | Разгрузочный трубопровод для откачки осадка ПНД РИО мм | шт | 1* |
| 7 | Тонкослойные модули | К-т | 1 |
| Дополнительное оборудование (под заказ) | |||
| 1 | Технический колодец с чугунным люком. Исполнение: под асфальт (проезжую часть) | шт | 1 |
| 2 | Комплект мониторинга уровня песка. Исполнение: для уличной установки (при температуре до -30 ОС). В | К-т | 1 |
| 2.1 | Панель сигнализатора уровня | шт | 1 |
| 2.2 | Датчик песка с монтажным комплектом. Длина кабеля -Юм | шт | 1* |
| 3 | Стойка монтажная для панели сигнализатора (для уличного монтажа) | шт | 1 |
Основные технические характеристики и параметры
Основные технические характеристики установки ACO OTB представлены в таблице.
Таблица 2 – Основные технические характеристики изделия.
Таблица 2 – Основные технические характеристики изделия.
Основные технические характеристики установки ACO OTB представлены в таблице.
Таблица 2 – Основные технические характеристики изделия.
Таблица 2 – Основные технические характеристики изделия.
| Марка | Q, л/с | Вес, кг | Основные размеры (мм)* | Технические колодцы, шт | ||||
|---|---|---|---|---|---|---|---|---|
| D | L | Dy | H1 | H2 | ТК-1000 | |||
| PW ПНУ-10 | 10 | 850 | 1500 | 4200 | 200 | 1300 | 1200 | 2 |
| PW ПНУ-15 | 11-15 | 1000 | 2200 | 4750 | 200 | 2000 | 1900 | 2 |
| PW ПНУ-20 | 16-20 | 1250 | 2200 | 5800 | 200 | 2000 | 1900 | 2 |
| PW ПНУ-25 | 21-25 | 1400 | 2200 | 6500 | 250 | 1950 | 1850 | 2 |
| PW ПНУ-30 | 26-30 | 1600 | 2200 | 7500 | 250 | 1950 | 1850 | 2 |
| PW ПНУ-35 | 31-35 | 1800 | 2200 | 8500 | 250 | 1950 | 1850 | 2 |
| PW ПНУ-40 | 36-40 | 2000 | 2200 | 9500 | 300 | 1900 | 1800 | 2 |
| PW ПНУ-45 | 41-45 | 2200 | 2200 | 10500 | 300 | 1900 | 1800 | 2 |
| PW ПНУ-50 | 46-50 | 2400 | 2200 | 11500 | 300 | 1900 | 1800 | 2 |
| PW ПНУ-55 | 51-55 | 2750 | 2200 | 13000 | 300 | 1900 | 1800 | 2 |
| PW ПНУ-60 | 56-60 | 2700 | 3000 | 8000 | 300 | 2700 | 2600 | 2 |
| PW ПНУ-65 | 61-65 | 2850 | 3000 | 8500 | 350 | 2600 | 2500 | 2 |
| PW ПНУ-70 | 66-70 | 3000 | 3000 | 9000 | 350 | 2600 | 2500 | 2 |
| PW ПНУ-75 | 71-75 | 3200 | 3000 | 9500 | 350 | 2600 | 2500 | 2 |
|---|---|---|---|---|---|---|---|---|
| PW ПНУ-80 | 76-80 | 3350 | 3000 | 10000 | 350 | 2600 | 2500 | 2 |
| PW ПНУ-85 | 81-85 | 3700 | 3000 | 11000 | 400 | 2600 | 2500 | 2 |
| PW ПНУ-90 | 86-90 | 4000 | 3000 | 12000 | 400 | 2600 | 2500 | 2 |
| PW ПНУ-95 | 91-95 | 4200 | 3000 | 12500 | 400 | 2600 | 2500 | 2 |
| PW ПНУ-100 | 96-100 | 4350 | 3000 | 13000 | 400 | 2600 | 2500 | 2 |
*- Масса корпуса без учёта веса воды (для расположения под газоном и глубине отводящего 2,5 метра)
Количество, тип технических колодцев и диаметры патрубков могут быть уточненны при проектировании.
Количество, тип технических колодцев и диаметры патрубков могут быть уточненны при проектировании.

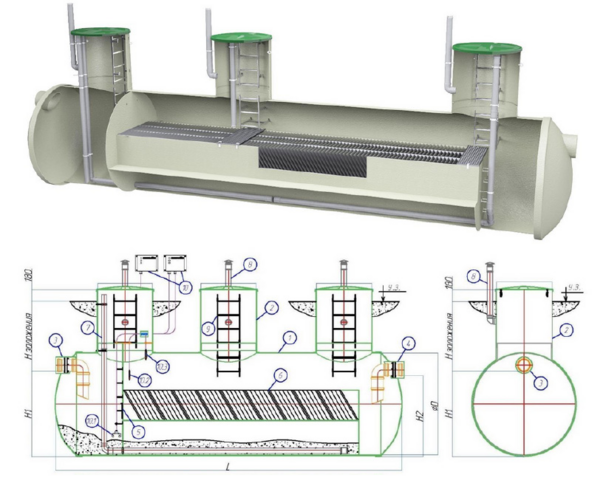

УСТРОЙСТВО И РАБОТА
1 – тонкослойные модули,
2 – стояк для откачки осадка,
3 – датчик уровня песка,
4 – сигнализирующая панель,
5 – технический колодец с крышкой,
6 – лестница,
7 – подводящий патрубок,
8 –отводящий патрубок
2 – стояк для откачки осадка,
3 – датчик уровня песка,
4 – сигнализирующая панель,
5 – технический колодец с крышкой,
6 – лестница,
7 – подводящий патрубок,
8 –отводящий патрубок
Установка представляет собой подземное сооружение полной заводской готовности, состоящее из одного цилиндрического резервуара (емкости), установленного вертикально
Для отслеживания степени заполненности очистной установки уловленными за время эксплуатации загрязнениями и их сво евременного удаления, может комплектоваться системой мониторинга. Система мониторинга состоит и сигнализирующей панели и датчиков уровня контрольной среды. Панель

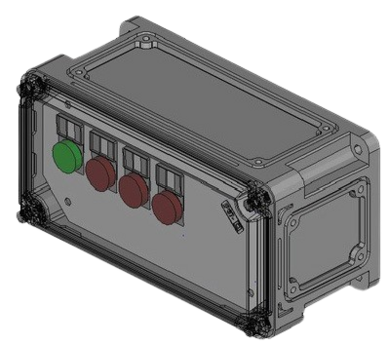

сигнализатора уровня (СУ) предназначена для определения Панель сигнализирующая степень наполнения установки уловленными устройства загрязнениями: осадком (песком) и нефтепродуктами, а также отслеживает предельный уровень воды в установке (уровень переполнения). Устройство контроля определяет количество загрязнителя и выдаёт световой сигнал, если объём песка/нефти в ёмкости выше нормы или уровень воды в установке достиг критического, когда начинается ее переполнение. От ложных срабатываний сигнализации предусмотрена задержка на 10 секунд. Только через 10 секунд после того, как датчик окажется в изменённой среде, срабатывает
сигнализатора уровня (СУ) предназначена для определения Панель сигнализирующая степень наполнения установки уловленными устройства загрязнениями: осадком (песком) и нефтепродуктами, а также отслеживает предельный уровень воды в установке (уровень переполнения). Устройство контроля определяет количество загрязнителя и выдаёт световой сигнал, если объём песка/нефти в ёмкости выше нормы или уровень воды в установке достиг критического, когда начинается ее переполнение. От ложных срабатываний сигнализации предусмотрена задержка на 10 секунд. Только через 10 секунд после того, как датчик окажется в изменённой среде, срабатывает
Пример крепления
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Установку и ее комплектующие допускается транспортировать всеми видами транспорта в соответствии с действующим законодательством Российской Федерации, а также действующими нормативными документами по транспортировке грузов автомобильным, железнодорожным, речным, морским и воздушным транспортом. На время транспортировки все незакрепленные части внутри емкости закрепить.

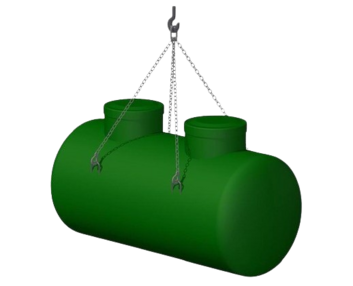

Подъемы при перегрузке и отгрузке корпуса выполнять зацеплением за монтажные
петли на корпусе. Погрузочно-разгрузочные работы должны выполняться с исключением ударов по корпусу.
Подъемы при перегрузке и отгрузке корпуса выполнять зацеплением за монтажные
петли на корпусе. Погрузочно-разгрузочные работы должны выполняться с исключением ударов по корпусу.

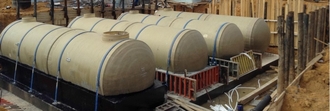

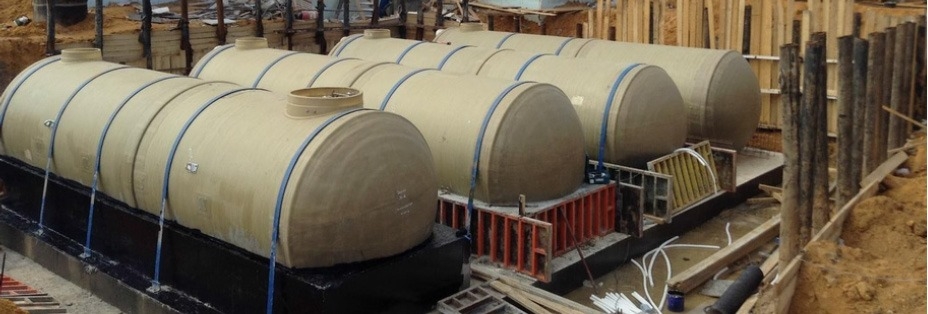

Пример крепления горизонтальных корпусов монтажными лентами. Необходимое количество лент определяется расчетом на всплытие.
Расчетвыполняется организацией, осуществляющей проектирование объекта.
Первоначально,допускается определение количества удерживающих лентпо рекомендациям.
Вовсех случаях, выбранное кличество рекомендуется подтверждать расчетами.
Расчетвыполняется организацией, осуществляющей проектирование объекта.
Первоначально,допускается определение количества удерживающих лентпо рекомендациям.
Вовсех случаях, выбранное кличество рекомендуется подтверждать расчетами.
Контакты
Адрес:
Остались вопросы?
Телефоны:
E-mail:
Караганда, район им. Казыбек би, Gold way, проспект Республики, 3/2
Просто оставьте номер телефона, и мы перезвоним вам в ближайшее время.
Создание сайтов, лендингов, интернет-магазинов
в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
Создание сайтов, лендингов,
интернет-магазинов в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
интернет-магазинов в Астане, Караганде, Петропавловске и Казахстане
www.raskrutov.kz
