КТСП-Н

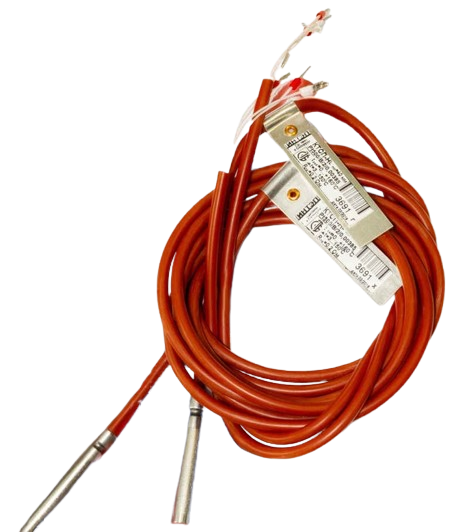

КТСП-Н 1 - комплект термопреобразователей сопротивления - это согласованная пара кабельных термопреобразоватей сопротивления ТСП-Н 1 исполнения для измерения температур и разности температур в подающем и обратном трубопроводе.
Монтаж на трубопровод осуществляется посредством гильз защитных ГЗ 5 и бобышек приварных БП 3 - G1/2.
Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой “Г” на шильдике, а устанавливаемый на обратный трубопровод буквой “X”.
Монтаж на трубопровод осуществляется посредством гильз защитных ГЗ 5 и бобышек приварных БП 3 - G1/2.
Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой “Г” на шильдике, а устанавливаемый на обратный трубопровод буквой “X”.
Технические характеристики комплектов термопреобразователей КТСП-Н 1
| Исполнение | 1 исполнение тип PL кабель |
| Диаметр монтажной части d | 5, 6 мм |
| Длина монтажной части L | 45, 60, 80, 100, 120 мм |
| Крепление | без крепления |
| НСХ | Pt100, Pt500, Pt1000 |
| Класс (ГОСТ 6651) | А, В |
| Схема эл. соединений | 4-х проводная, 2-х проводная |
| Минимальная разность измеряемых температур Δt | 3°C, 2°С |
| Длина кабеля | от 1,5 м (по умолчанию 1,5 м) |
| Межповерочный интервал | 5 лет |
Маркировка КТСП-Н 1 исполнения

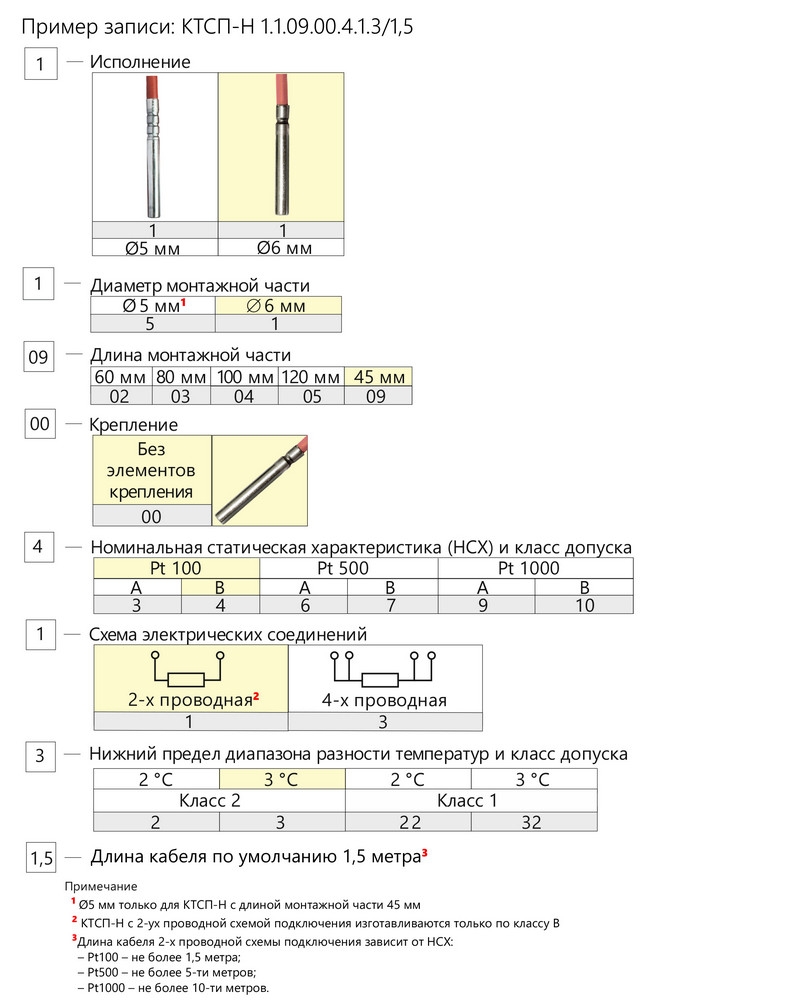

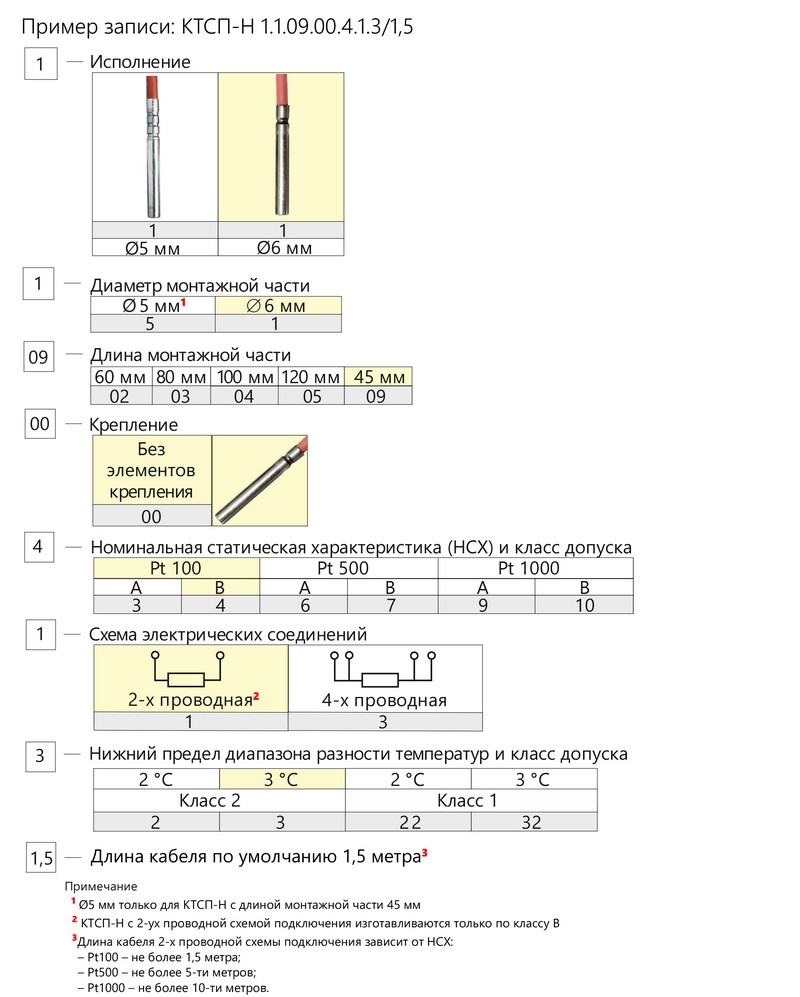

КТСП-Н 1.1.09.00.4.1.3/1,5 — расшифровка по схеме условных обозначений:
1 - Исполнение 1.
1 - диаметр монтажной части 6 мм.
09 - длина монтажной части 45 мм.
00 - без крепления (зажимнымвинтом в гильзе).
4 - НСХ Pt100 класс В.
1 - схема электрических соединений 2-х проводная
3 - минимальная разность измеряемых температур Δt=3°С класс 2.
1 - Исполнение 1.
1 - диаметр монтажной части 6 мм.
09 - длина монтажной части 45 мм.
00 - без крепления (зажимнымвинтом в гильзе).
4 - НСХ Pt100 класс В.
1 - схема электрических соединений 2-х проводная
3 - минимальная разность измеряемых температур Δt=3°С класс 2.
