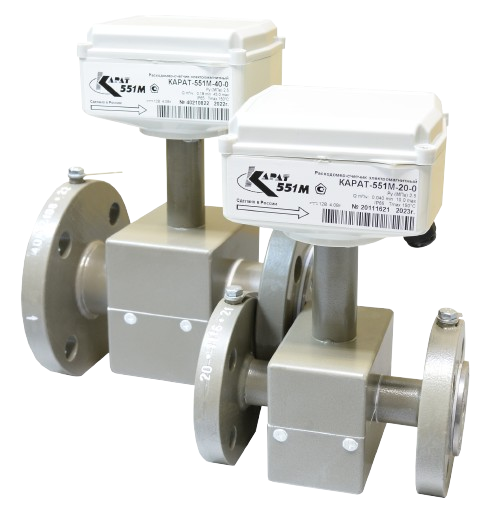

КАРАТ-551М расходомеры электромагнитные
КАРАТ-551М расходомеры электромагнитные
Описание
✔Сниженные требования к прямым участкам
✔Измерение расхода и объема в прямом и обратном направлениях
✔Импульсный сигнал измерения прямого потока / обратного потока
✔Жидкокристаллический индикатор (опционально)
✔Защита оболочки IP65
Расходомеры-счетчики электромагнитные КАРАТ-551М применяются для коммерческого и технологического учета расхода и объема жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.
Уникальной отличительной чертой электромагнитных расходомеров являются самые малые требования к прямым участкам трубопроводов до и после расходомера.
✔Сниженные требования к прямым участкам
✔Измерение расхода и объема в прямом и обратном направлениях
✔Импульсный сигнал измерения прямого потока / обратного потока
✔Жидкокристаллический индикатор (опционально)
✔Защита оболочки IP65
Расходомеры-счетчики электромагнитные КАРАТ-551М применяются для коммерческого и технологического учета расхода и объема жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.
Уникальной отличительной чертой электромагнитных расходомеров являются самые малые требования к прямым участкам трубопроводов до и после расходомера.
Характеристики
Диапазоны измеряемых значений расхода
Диапазоны измеряемых значений расхода
| Типоразмер расходомера | Ду, мм | Пределы измерения расхода, м3/ч | Вес импульса, л/имп. | ||||
|---|---|---|---|---|---|---|---|
| Qmin | Qt2 | Qt1 | Qnom | Qmax | |||
| КАРАТ-551М-20 | 20 | 0,040 | 0,067 | 0,1 | 5,0 | 10,0 | 1 |
| КАРАТ-551М-25 | 25 | 0,072 | 0,125 | 0,18 | 9,0 | 18,0 | 1 |
| КАРАТ-551М-32 | 32 | 0,12 | 0,2 | 0,3 | 15,0 | 30,0 | 1 |
| КАРАТ-551М-40 | 40 | 0,18 | 0,27 | 0,45 | 22,5 | 45,0 | 1 |
| КАРАТ-551М-50 | 50 | 0,30 | 0,50 | 0,75 | 37,5 | 75,0 | 10 |
| КАРАТ-551М-65 | 65 | 0,48 | 0,83 | 1,20 | 60,0 | 120,0 | 10 |
| КАРАТ-551М-80 | 80 | 0,72 | 1,25 | 1,80 | 90,0 | 180,0 | 10 |
| КАРАТ-551М-100 | 100 | 1,20 | 2,00 | 3,00 | 150,0 | 300,0 | 10 |
| КАРАТ-551М-150 | 150 | 2,28 | 3,80 | 5,70 | 285,0 | 570,0 | 100 |
Технические характеристики
| Параметры измеряемой среды | |
|---|---|
| Электропроводящая неагрессивная жидкость с удельной электрической проводимостью, мкСм/м, не менее | 200 |
| Температура жидкости, °С | от +5 до +150 |
| Максимальное рабочее давление, МПа | 2,5 |
| Метрологические характеристики | |
|---|---|
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % | ±1,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % | ±2,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % | ±3,0 |
| Характеристики окружающей среды | |
|---|---|
| Температура окружающей среды, °С | от +5 до +55 |
| Относительная влажность при температуре 35 °С, %, не более | 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Показатели надежности | |
|---|---|
| Средняя наработка на отказ, часов | 80 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, лет | 4 |
| Интервал между поверками, лет | 4 |
| Класс защиты по ГОСТ 14254 | IP65 |
| Питание | |
|---|---|
| Питание внешнее, В | =12 |
| Потребляемый ток, мА, не более | 400 |
Габаритные и установочные размеры расходомера-счетчика КАРАТ-551
| Наименование | Ду | Габаритные размеры, мм, не более | Масса, кг, не более | Исполнение | ||
|---|---|---|---|---|---|---|
| Длинна | Ширина | Высота | ||||
| Карат-551М-20 | 20 | 155 | 105 | 230 | 3,9 | фланцевое |
| Карат-551М-25 | 25 | 155 | 115 | 245 | 4,1 | фланцевое |
| Карат-551М-32 | 32 | 160 | 135 | 258 | 5,4 | фланцевое |
| Карат-551М-40 | 40 | 200 | 145 | 267 | 6,7 | фланцевое |
| Карат-551М-50 | 50 | 205 | 160 | 280 | 8,2 | фланцевое |
| Карат-551М-65 | 65 | 210 | 180 | 300 | 10 | фланцевое |
| Карат-551М-80 | 80 | 240 | 195 | 320 | 13 | фланцевое |
| Карат-551М-100 | 100 | 250 | 230 | 345 | 17,7 | фланцевое |
| Карат-551М-150 | 150 | 320 | 300 | 400 | 33,2 | фланцевое |
Документы
"24" сентября 2020 года вступили в силу изменения в Федеральный закон "Об обеспечении единства измерений". С этих пор, утверждение типа средств измерений подтверждается включением сведений об утвержденном типе средств измерений в Федеральный информационный фонд по обеспечению единства средств измерений. Наличие оформленного сертификата об утверждении типа средств измерений не требуется законом.
Приводим ниже ссылки на соотверствующие информационные сведения из ФГИС "АРШИН", касательно настоящего средства измерения:
ФГИС "АРШИН" - Реестр утвержденных типов средств измерений - Расходомеры-счетчики электромагнитные КАРАТ-551М
Ниже могут быть предложены PDF-файлы сканированных копий свидетельств об утверждении типа средств измерений, если они были выданы до вступления в силу вышеописанных изменений ФЗ "Об обеспечении единства измерений". По истечению указанного в них срока действия, они будут удалены и срок действия утверждения типа средства измерения следует проверять во ФГИС "АРШИН".
Приводим ниже ссылки на соотверствующие информационные сведения из ФГИС "АРШИН", касательно настоящего средства измерения:
ФГИС "АРШИН" - Реестр утвержденных типов средств измерений - Расходомеры-счетчики электромагнитные КАРАТ-551М
Ниже могут быть предложены PDF-файлы сканированных копий свидетельств об утверждении типа средств измерений, если они были выданы до вступления в силу вышеописанных изменений ФЗ "Об обеспечении единства измерений". По истечению указанного в них срока действия, они будут удалены и срок действия утверждения типа средства измерения следует проверять во ФГИС "АРШИН".
