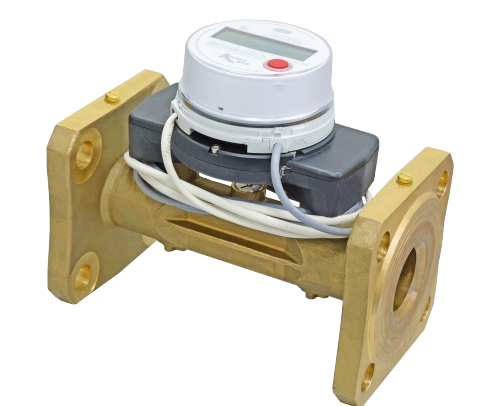

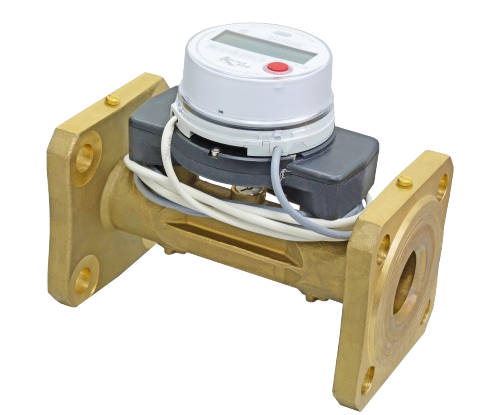

КАРАТ-520 расходомеры ультразвуковые
КАРАТ-520 расходомеры ультразвуковые
Описание
✔Источник питания - внешний и/или встроенный
✔Измерение прямого и обратного потока (реверс)
✔Наличие структурированных архивов – помесячных, посуточных, почасовых
✔Степень защиты от пыли и влаги: проточной части и измерительного блока – IP68; коммуникационного блока – IP65
Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 предназначены для коммерческого и технологического учета объемного расхода и объема жидкости (среды) в заполненных трубопроводах.
Расходомеры применяются в условиях круглосуточной эксплуатации в качестве автономных измерительных преобразователей, а также входят в состав теплосчетчиков, измерительных комплексов, информационно-измерительных систем, систем контроля и регулирования технологических процессов на объектах ЖКХ и промышленности.
✔Источник питания - внешний и/или встроенный
✔Измерение прямого и обратного потока (реверс)
✔Наличие структурированных архивов – помесячных, посуточных, почасовых
✔Степень защиты от пыли и влаги: проточной части и измерительного блока – IP68; коммуникационного блока – IP65
Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 предназначены для коммерческого и технологического учета объемного расхода и объема жидкости (среды) в заполненных трубопроводах.
Расходомеры применяются в условиях круглосуточной эксплуатации в качестве автономных измерительных преобразователей, а также входят в состав теплосчетчиков, измерительных комплексов, информационно-измерительных систем, систем контроля и регулирования технологических процессов на объектах ЖКХ и промышленности.
Описание
✔Источник питания - внешний и/или встроенный
✔Измерение прямого и обратного потока (реверс)
✔Наличие структурированных архивов – помесячных, посуточных, почасовых
✔Степень защиты от пыли и влаги: проточной части и измерительного блока – IP68; коммуникационного блока – IP65
Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 предназначены для коммерческого и технологического учета объемного расхода и объема жидкости (среды) в заполненных трубопроводах.
Расходомеры применяются в условиях круглосуточной эксплуатации в качестве автономных измерительных преобразователей, а также входят в состав теплосчетчиков, измерительных комплексов, информационно-измерительных систем, систем контроля и регулирования технологических процессов на объектах ЖКХ и промышленности.
✔Источник питания - внешний и/или встроенный
✔Измерение прямого и обратного потока (реверс)
✔Наличие структурированных архивов – помесячных, посуточных, почасовых
✔Степень защиты от пыли и влаги: проточной части и измерительного блока – IP68; коммуникационного блока – IP65
Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 предназначены для коммерческого и технологического учета объемного расхода и объема жидкости (среды) в заполненных трубопроводах.
Расходомеры применяются в условиях круглосуточной эксплуатации в качестве автономных измерительных преобразователей, а также входят в состав теплосчетчиков, измерительных комплексов, информационно-измерительных систем, систем контроля и регулирования технологических процессов на объектах ЖКХ и промышленности.
Характеристики
Диапазоны измеряемых значений расхода
Диапазоны измеряемых значений расхода
| Типоразмер расходомера | Ду, мм | Пределы измерения расхода, м3/ч | Вес импульса, л/имп. | |||
|---|---|---|---|---|---|---|
| Qmin | Qt | Qnom | Qmax | |||
| КАРАТ-520-20 | 20 | 0,025 | 0,050 | 2,5 | 5,0 | 0,1 |
| КАРАТ-520-25 | 25 | 0,035 | 0,070 | 3,5 | 7,0 | 1,0 |
| КАРАТ-520-32 | 32 | 0,060 | 0,120 | 6,0 | 12,0 | 1,0 |
| КАРАТ-520-40 | 40 | 0,100 | 0,200 | 10,0 | 20,0 | 1,0 |
| КАРАТ-520-50 | 50 | 0,150 | 0,300 | 15,0 | 30,0 | 1,0 |
| КАРАТ-520-80 | 80 | 0,400 | 0,800 | 40,0 | 80,0 | 10,0 |
Технические характеристики
| Текст ячейки | Текст ячейки |
|---|---|
| Параметры измеряемой среды | |
| Температура рабочей жидкости, °С | от +5 до +150 |
| Максимальное рабочее давление, МПа | 1,6 |
| Плотность рабочей жидкости, м3/м | 700-1200 |
| Кинематическая вязкость жидкости, м2/с | 0,19*10-6 - 1,7*10-6 |
| Содержание твердых и газообразных веществ,% от объема, не более | 1 |
| Метрологические характеристики | |
|---|---|
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt до Qmax, % | ±1,0(±2,0) |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt1, % | ±2,0(±3,0) |
| Характеристики окружающей среды | |
|---|---|
| Температура воздуха, °С | от +1 до +55 |
| Относительная влажность при температуре 35 °С, %, не более | 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Показатели надежности | |
|---|---|
| Средняя наработка на отказ, часов | 50 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, лет | 4 |
| Интервал между поверками, лет | 4 |
| Класс защиты по ГОСТ 14254-96 | IP65 |
| Питание | |
|---|---|
| Питание внешнее, В | 12...24 |
| Литиевая батарейка, В | 3,6±0,2 |
Габаритные и установочные размеры расходомера-счетчика КАРАТ-520
| Наименование | Ду | Габаритные размеры, мм, не более | Масса, кг, не более | Исполнение | ||
|---|---|---|---|---|---|---|
| Длинна | Ширина | Высота | ||||
| Карат-520-20 | 20 | 190 | 100 | 140 | 2,0 | резьбовое |
| Карат-520-25 | 25 | 260* | 100 | 140 | 3,0 | резьбовое |
| Карат-520-32 | 32 | 260* | 100 | 145 | 3,0 | резьбовое |
| Карат-520-40 | 40 | 300** | 100 | 155 | 8,0 | резьбовое |
| Карат-520-50 | 50 | 220 | 125 | 195 | 10,0 | резьбовое |
| Карат-520-80 | 80 | 220 | 160 | 220 | 18,0 | резьбовое |
*-длина с учетом удлиненной монтажной вставки. Без использования удлиненной вставки длина составит 200мм.
**-длина с учетом удлиненной монтажной вставки. Без использования удлиненной вставки длина составит 220мм.
**-длина с учетом удлиненной монтажной вставки. Без использования удлиненной вставки длина составит 220мм.
Документы
"24" сентября 2020 года вступили в силу изменения в Федеральный закон "Об обеспечении единства измерений". С этих пор, утверждение типа средств измерений подтверждается включением сведений об утвержденном типе средств измерений в Федеральный информационный фонд по обеспечению единства средств измерений. Наличие оформленного сертификата об утверждении типа средств измерений не требуется законом.
Приводим ниже ссылки на соответствующие информационные сведения из ФГИС "АРШИН", касательно настоящего средства измерения:
ФГИС "АРШИН" - Реестр утвержденных типов средств измерений - Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520.
Ниже могут быть предложены PDF-файлы сканированных копий свидетельств об утверждении типа средств измерений, если они были выданы до вступления в силу вышеописанных изменений ФЗ "Об обеспечении единства измерений". По истечению указанного в них срока действия, они будут удалены и срок действия утверждения типа средства измерения следует проверять во ФГИС "АРШИН".
Приводим ниже ссылки на соответствующие информационные сведения из ФГИС "АРШИН", касательно настоящего средства измерения:
ФГИС "АРШИН" - Реестр утвержденных типов средств измерений - Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520.
Ниже могут быть предложены PDF-файлы сканированных копий свидетельств об утверждении типа средств измерений, если они были выданы до вступления в силу вышеописанных изменений ФЗ "Об обеспечении единства измерений". По истечению указанного в них срока действия, они будут удалены и срок действия утверждения типа средства измерения следует проверять во ФГИС "АРШИН".
